JBW-750CD低溫全自動沖擊試驗機是眾標公司根據GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對低溫裝置的要求而最新研制開發的壓縮機/液氮制冷設備。由于JBW-750CD微機控制低溫全自動沖擊試驗機上料機構的復雜性，很多用戶在使用過程中會出現卡樣或者試樣被冷凍室凍住的現象發生，濟南眾標作為一家生產低溫自動上料沖擊機的廠家，充分對該機進行技術升級，確保用戶在使用操作該機過程中出現的種種問題，下面眾標小編為大家分析一下超低溫自動沖擊試驗機上料機構及原理：
試樣自動傳送裝置
一、送料機構：
試樣在低溫裝置里冷卻到所設定溫度后，送料機構可迅速可靠地將試樣送到鉗口支承面上。氣動送料機構主要有氣缸、送料裝置兩部分組成。送料機構的運動是由壓縮空氣進入氣缸推動活塞帶動送料桿迅速向前送料及向后復位的直線運動。送料桿前進、后退、停止等是由送料氣缸氣動換向閥、磁性開關發出的電氣信號，控制氣缸前進、后退實現的。調節磁性開關的位置，可以微調送料桿的位置和緩沖速度。
二、定位機構：
金屬材料沖擊機中對材料試樣沖擊時，試樣必須緊貼鉗口側面，使試樣缺口正確地位于擺錘軸線中心。試樣緊貼鉗口側面，是由定位機構保證的。試樣由送料桿送至前支座時，由于固定彈簧片的作用，使試樣緊貼鉗口側面向前運動，當試樣后端還沒有脫離固定彈簧片，前端進入后鉗口面時，送料機構中的撞片壓縮行程開關發出信號，電磁鐵動作，隨即定位機構動作，定位機構的定位桿到工作位置，定位機構側面彈性頂柱緊壓試樣，直至試樣前端緊貼定位機構定位面，完成試樣定位工作。當送料桿彈簧壓縮（22mm～3mm）時，電磁鐵再獲信號后復位，定位機構遠離試樣、定位面，以便進行沖擊。

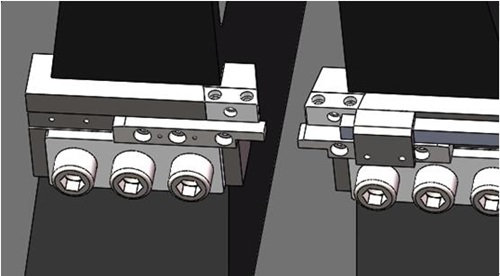

JBW-750自動沖擊機試樣砧座
定位機構與支架裝成一體，電磁鐵的拉動和彈簧的復位帶動定位塊上、下移動，推動定位螺釘在彈簧的作用下，定位螺釘始終緊貼定位面，同時通過活動套筒上的銷子，定位機構帶動側面的彈性頂柱轉動。偏心塊能減少定位機構對試樣的慣性沖擊，因此能提高試樣定位的正確性。
綜上所述，JBW-750CD低溫全自動沖擊試驗機自動送料機構是相當復雜的，眾標公司在制冷及自動上料設計研發方面具有10幾年的經驗，通過10幾年的市場驗證，該機被廣大用戶采納，了解更多關于低溫全自動沖擊試驗機卡樣及自動上料相關信息，敬請聯系眾標試驗機廠家技術人員，歡迎致電詳談！
|
